উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
LEADTOP
সাক্ষ্যদান:
ISO
মডেল নম্বার:
এলটিকিউএফ
যোগাযোগ করুন
উদ্ধৃতি বিষয়: ভিজা টিস্যু উৎপাদন লাইন (40-120 পিসি/প্যাক)
| আইটেম | পণ্যের বর্ণনা | পরিমাণ | দাম | সর্বমোট পরিমাণ |
| 1 | এলটিকিউএফ-2800 উচ্চ গতি ভেজা মুছাs ভাঁজ মেশিন | 1 সেট | $60,000 | $180,000 |
| 2 | LTQP-360 সম্পূর্ণ-স্বয়ংক্রিয় ভেজা ওয়াইপ পিacking মিঅচিন (স্বয়ংক্রিয়ভাবে স্প্লিসিং প্যাকিং ফিল্ম) | 1 সেট | $65,000 | |
| 3 | LTQL-5800B ফুল-অটো লিড অ্যাপ্লিকেটার (SCARA) | 1 সেট | $55,000 |

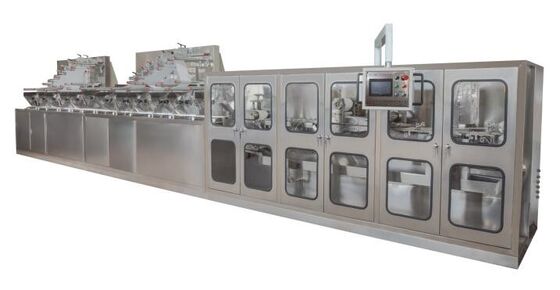

এলটিকিউএফ-2800 উচ্চ গতি ভেজা মুছাএস ফোল্ডিং মেশিন
l উৎপাদন প্রবাহ: আনরোলিং - গলিতে ফ্যাব্রিক কাটা - ভাঁজ করা - ভিজানো - কাটা - গাদা এবং গণনা - বিতরণ করা
l প্রধান প্রযুক্তিগত পরামিতি
n পণ্যের ধরন: ভিজা মুছা
n পণ্যের গতি: 250-380 কাট/মিনিট (3000-4500 পিসি/মিনিট)
n উপযুক্ত কাঁচামাল: এয়ার লেড পেপার, স্পুনলেস/হট-রোলিং ননওভেন ফ্যাব্রিক
n কাঁচামালের ওজন : 40-80 গ্রাম/㎡
n ভাঁজ করার উপায়: "জেড" আকৃতি (পপ আপ এবং নন-পপ আপ)
n একতা কাটা:. a. ডাবল কাগজের তাক
l B.10 লেন বা 12 লেন, 2 রোল
l গ.কাঁচামাল রোল প্রস্থ: 900 ~ 1000 মিমি
u ভেজা টিস্যুর দৈর্ঘ্য: 140-220 মিমি (টাচস্ক্রিনের মাধ্যমে সেট করা)
n কাঁচামালের আকার: (1000-1250)×Ø1000 (mm,W×Dia)
n ভেজা টিস্যু উন্মোচিত আকার: (140-220)×(150-250) (মিমি, L×W)
n ভেজা টিস্যু ভাঁজ আকার: (140-220)×(90-110) (মিমি,L×W)
n উপাদান সরবরাহ ব্যবস্থা: সার্ভো মোটর
n কাটিং সিস্টেম: কনভার্টার মোটর
n পাইলিং সিস্টেম: সার্ভো মোটর
n পাওয়ার সাপ্লাই: 380V 50HZ
n শক্তি: 10KW
n মেশিনের আকার: 10200×3300×2000(mm,L×W×H)
n মেশিনের ওজন:5000 কেজি
n জলের ট্যাঙ্ক: 400L 2pcs
বিস্তারিত মেশিন
বৈদ্যুতিক কনফিগারেশন
| না | বর্ণনা | স্পেসিফিকেশন | পরিমাণ | মন্তব্য |
| 1 | পিএলসি | FX3GA-60MT | 1 | মিতসুবিশি (জাপান) |
| 2 | সার্ভো মোটর (টিস্যুর দূরত্ব নিয়ন্ত্রণ করুন | এমআর-জেই-৩০০এ | 1 | মিতসুবিশি (জাপান) |
| 3 | সার্ভো মোটর (টিস্যু গ্রহণকারী) | MR-JE-70A | 1 | মিতসুবিশি (জাপান) |
| 4 | টারবাইন ওয়ার্ম রিডুসার মোটর | WPDA120-1:10-Y100L2-4 | 1 | 3KW নানজিং উটন (চীন) |
| 5 | বৈদ্যুতিন সংকেতের মেরু বদল | 4KW | 1 | আর্ট্রিচ |
| 6 | টাচ স্ক্রীন | 7 ইঞ্চি | 1 | ওয়েকন |
| 7 | এয়ার সুইচ | 7 | সাংহাই রেনমিন | |
| 8 | পাওয়ার সাপ্লাই সুইচিং | S-200-24 | 1 | সাংহাই মিংওয়েই |
| 9 | সূচক আলো | 1 | সাংহাই রেনমিন | |
| 10 | জরুরী স্টপ সুইচ | 3 | সাংহাই রেনমিন | |
| 11 | পটেনশিওমিটার | 5KΩ | 1 | |
| 12 | রোটারি এনকোডার | ক্রমবর্ধমান মেরু আউটপুট | 1 | কোয়ো (জাপান) |
| 13 | রিলে | ওমরন | 4 | ওমরন (জাপান) |
| 14 | প্রক্সিমিটি সুইচ | অটোনিক্স | 6 | অটোনিক্স (কোরিয়া) |
| 15 | টাইমিং রিলে | সিকেএইচকেসি | 6 | চীন |
| 16 | যোগাযোগকারী | 3 | সাংহাই রেনমিন | |
| 17 | সার্ভো ইলেকট্রনিক ট্রান্সফরমার | 4.5KW | 1 | চীন |
| এলটিকিউএফ-2800 খুচরা যন্ত্রাংশ তালিকা | |||
| না. | আইটেম | স্পেসিফিকেশন | পরিমাণ |
| 1 | স্লিটিং ব্লেড (উপরে) | 150×35×8 | 5 পিসি |
| 2 | স্লিটিং ব্লেড (নিচে) | 150×30×10 | 3 পিসি |
| 3 | বৃত্তাকার বেল্ট | φ5 | 2 পিসি |
| 4 | টেপার রোলার বেল্ট | 850×30×3 | 2 পিসি |
| 5 | কাটিং ব্লেড (উপর) | 8*29*150 | 2 পিসি |
| 6 | কাটিং ব্লেড (নিচে) | 10*15*150 | 2 পিসি |
| 7 | আলিঙ্গন | 6 পিসি | |
| 8 | পরিবাহক blet | 2220*18 | 2 পিসি |
| 9 | পরিবাহক blet | 2150(2140*18) | 2 পিসি |
| 10 | টুল বক্স | 1 সেট | |

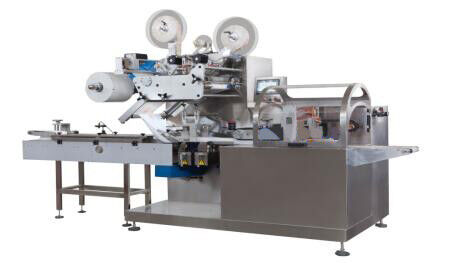

এলটিকিউপি-360 ফুল-অটো ওয়েট ওয়াইপস প্যাকিং মেশিন (স্বয়ংক্রিয়ভাবে স্প্লিসিং প্যাকিং ফিল্ম)
উত্পাদনের ধরন: শিশুর ভেজা টিস্যু
টিপ: দিয়ে সজ্জিত 8 ইয়াসকাওয়া ব্র্যান্ডের সার্ভো মোটরগুলির ইউনিট
উত্পাদন প্রক্রিয়া: ফোল্ডিং মেশিনের সাথে সংযোগ করুন → ফিডিং ওয়াইপ স্বয়ংক্রিয় → প্যাকিং মেশিনে পৌঁছে দিন → সেটিং প্যাকিং ফিল্ম → সেটিং উইন্ডো হোল লেবেল → সেন্ট্রাল সিলিং → এন্ড সিলিং এবং রেসিপ্রোকেটিং কাট → আউটপুট সমাপ্ত পণ্য।
প্রধান প্রযুক্তিগত পরামিতি:(প্যাক করার জন্য উপযুক্ত :40-120 পিসি/ব্যাগ)
মেশিনার বিস্তারিত এএফএস:
সমাপ্ত পণ্য নমুনা:
এলটিকিউপি-360 প্রধান বৈদ্যুতিক কনফিগারেশন তালিকা
(ইয়াসকাওয়া(জাপান) বৈদ্যুতিকভাবে (8 ইউনিট সার্ভো মোটর ইয়াসকাওয়া গঠন করে)
| না | বস্তুর বর্ণনা | স্পেসিফিকেশন | পরিমাণ (পিসি) | মন্তব্য |
| 1 | মোশন কন্ট্রোলার | JEPMC-MP2300S-E | 1 | ইয়াসকাওয়া (জাপান) |
| 2 | বর্ধিত মডিউল | R7K4FML-6-DCA32A | 1 | ইয়াসকাওয়া (জাপান) |
| 3 | সার্ভো মোটর/সার্ভো ইউনিট | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | ইয়াসকাওয়া (জাপান) 750w |
| 4 | সার্ভো মোটর/সার্ভো ইউনিট | SGMGV-13ADC61 / SGDV-120A11A | 1 | ইয়াসকাওয়া (জাপান)1.3 কিলোওয়াট |
| 5 | সার্ভো মোটর/সার্ভো ইউনিট | SGMGV-20ADA61/SGDV-180A11A | 1 | ইয়াসকাওয়া (জাপান) 1.8 কিলোওয়াট |
| 6 | সার্ভো মোটর/সার্ভো ইউনিট | SGMGV-09ADC61/SGDV-7R6A11A | 1 | ইয়াসকাওয়া (জাপান)0.85 কিলোওয়াট |
| 7 | পাওয়ার তারের + এনকোডার তার | JZZP-CVM09/JZSP-CVP02-05 | 1 | ইয়াসকাওয়া (জাপান)850w |
| 8 | পাওয়ার তারের + এনকোডার তার | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | ইয়াসকাওয়া (জাপান) 750w |
| 9 | পাওয়ার তারের + এনকোডার তার | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | ইয়াসকাওয়া (জাপান)1.3 কিলোওয়াট ইয়াসকাওয়া (জাপান)1.8 কিলোওয়াট |
| 10 | যোগাযোগ তারের | JEPMC-W6002-05 | 12 | |
| 11 | টার্মিনাল প্রতিরোধ | JEPMC-W6022-E | 2 | |
| 12 | টাচ প্যানেল | উইনভিউ | 1 | 7 ইঞ্চি |
| 13 | এয়ার ব্রেক সুইচ | এলজি | 12 | |
| 14 | অবশিষ্ট বর্তমান সার্কিট ব্রেকার | চিন্ট | 1 | |
| 15 | যোগাযোগকারী (সুইচ) | স্নাইডার | 1 | |
| 16 | পাওয়ার সুইচ | M&W | 1 | 350w |
| 17 | সলোড স্টেট রিলে (SSR) | এএনভি | 6 | |
| 18 | তাপমাত্রা নিয়ন্ত্রক | DTE10P | 1 | |
| 19 | রিলে | ওমরন | 4 |
| এলটিকিউপি-360 খুচরা যন্ত্রাংশ তালিকা | |||
| আইটেম | নাম | স্পেসিফিকেশন | পরিমাণ, পিসি |
| 1 | পাঞ্চ কাটার | স্ট্যান্ডার্ড 40 মিমি × 20 মিমি | 1 |
| 2 | অনুদৈর্ঘ্য sealing গরম চাকা | 4 | |
| 3 | অনুভূমিক সিলিং গরম করার পাইপ | 4 | |
| 4 | টেপার রোলার বেল্ট | 2 | |
| 5 | থার্মোকল | 2 | |
| 6 | উপাদান পুশিং বেল্ট | 5 | |
| 7 | অনুভূমিক sealing কাটিয়া ফলক | 1 | |
| 8 | টুল বক্স | 1 সেট | |
LTQL-5800B ফুল-অটো লিড অ্যাপ্লিকেটার (SCARA)
I. প্রযুক্তিগত পরামিতি
| গতি | 45-60 পিসি/মিনিট (যেমন ফিল্মের দৈর্ঘ্য 250 মিমি) | ||
| ম্যাক্সি।প্যাকিং ফিল্ম দৈর্ঘ্য | 300 মিমি (ফিল্ম দৈর্ঘ্য প্রকৃত উত্পাদন গতি প্রভাবিত করবে) | ||
| ওয়েট ওয়াইপস প্যাকেজ ডাইমেনশন | দৈর্ঘ্য | প্রস্থ | উচ্চতা |
| 300 মিমি | 45-120 মিমি | 10-80 মিমি | |
| যথার্থতা | ±1.2 মিমি | ||
| ভোল্টেজ প্রয়োজন | 3 ফেজ, AC380V 50/60 Hz | ||
| শক্তি | 7.5 কিলোওয়াট | ||
| বায়ু চাপ | 0.4 - 0.6MPa, 1.0 m³/ঘন্টা | ||
| মাত্রা | এল 2000 * W 2650 * H 1650 মিমি | ||
| ওজন | 1200 কেজি | ||
২.বর্ণনা
1. 3C ইলেকট্রনিক পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত ডেল্টার SCARA বডি গ্রহণ করা, SCARA বডিতে উচ্চতর গতি, নির্ভুলতা, রৈখিকতা এবং উল্লম্বতা রয়েছে, যা দ্রুত এবং নির্ভুলভাবে ঢাকনা, আবরণ ঢাকনা এবং ভেজা মোছার প্যাকেজে ঢাকনা পেস্ট করার কাজগুলি সম্পূর্ণ করতে পারে৷
2. ই-ভিশন সিস্টেম: ডেল্টার DMV2000 ই-ভিশন সিস্টেম ব্যবহার করে, একটি নতুন প্রজন্মের মানবিক অপারেশন ইন্টারফেস, দ্রুত একটি ই-ভিজ্যুয়াল পরিদর্শন সিস্টেম স্থাপন করে, উচ্চ-গতির গাণিতিক প্রক্রিয়াকরণ অর্জনের জন্য একটি উচ্চ-স্তরের CameraLINK ইন্টারফেস ক্যামেরা ব্যবহার করে, বিল্ট- স্বয়ংক্রিয়ভাবে ডেটা বিনিময় করতে পিএলসি যোগাযোগ সংযোগে।অপারেশন মোডে প্রদর্শন এবং অপারেশন ইন্টারফেস কাস্টমাইজ করা যেতে পারে, এবং অপারেশন এবং বজায় রাখার জন্য সরল করা যেতে পারে।
3. টাচ স্ক্রিন: 7-ইঞ্চি টাচ স্ক্রীনের মাধ্যমে সমস্ত প্রধান কমান্ড, যেমন ঢাকনা দখলের অবস্থান নির্ধারণ, আবরণের অবস্থান নির্ধারণ, আঠালো স্প্রে করার ট্র্যাক (আয়তাকার, রানওয়ে টাইপ, উপবৃত্তের ধরন) এবং অন্যান্য পরামিতি ক্ষতিপূরণ, সমস্ত টাচ স্ক্রিন দ্বারা সেট করা বা পরিবর্তন করা যেতে পারে।
4. দৃষ্টি আলোর উত্স: এটি শিল্প এলইডি আলোর উত্স গ্রহণ করে, যা বেসামরিক আলোর উত্সের চেয়ে বেশি টেকসই, ক্ষয় করার সময়কে দীর্ঘায়িত করে এবং আলোর উত্সটি স্ট্রোবোফ্ল্যাশ করবে না, যা ফটোগ্রাফের নির্ভুলতা উন্নত করে৷
5. প্রদর্শন: এটি 15-ইঞ্চি শিল্প প্রদর্শন গ্রহণ করে, যা কর্মশালার ব্যবহারের জন্য আরও উপযুক্ত।
III. প্রধান বৈদ্যুতিক কনফিগারেশন
| না। | আইটেম | স্পেক এবং মডেল | পরিমাণ | মার্ক |
| 1 | SCARA শরীর | DRS40L3SS1BN002 (সিভিটি অন্তর্ভুক্ত) | 1 | ডেল্টা |
| 2 | কন্ট্রোলার #1 | DMV2000-CL2-HS | 1 | ডেল্টা |
| 3 | ক্যামেরা | DMV-CM4MCCL | 1 | ডেল্টা |
| 4 | ক্যামেরার লেন্স | DMV-LN16M06 | 1 | ডেল্টা |
| 5 | তারগুলি | DMV-CAF03CL | 1 | ডেল্টা |
| 6 | সার্ভো সিস্টেম | B2-750W | 3 | ডেল্টা |
| 7 | কন্ট্রোলার #2 | DVP32ES200T | 1 | ডেল্টা |
| 8 | স্পর্শ পর্দা | DOPB07E411 | 1 | ডেল্টা |
| 9 | গরম-গলিত ডিভাইস | 1 | এইচ.এস |
